环保空调速度控制器规范

作者：muzi 来源：互联网时间：2021-01-22 11:37:25 浏览：2603

指南：环保空调速度控制说明

环保空调速度控制器规范

变频环保空调控制器

1.1性能特征

适用于：三相多速变频环保空调机型；

具有冷却、送风、清洗、排风、摆动、报警功能；

采用远程遥控，方便用户使用；

具有水位监控和声音报警功能；

具有清洁功能，保持空气清新；

采用空间电压矢量变频调速技术。多级调速用户可以随意控制风量；

输出电流为正弦波，电机噪音低，发热低。

新通风功能：一般环保空调控制器只能向室内送新鲜空气，不能向外排风。该产品可以将浑浊的室内空气抽出，排到室外，从而彻底清新室内空气。

增加了更多的保护，包括过载保护、、缺水保护、、超温保护、、缺相保护、、故障判断等。以提高控制器的使用寿命。

使用效率更高，省电，、环保。

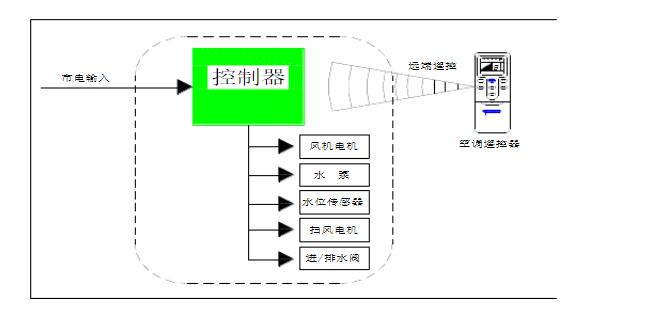

1.2产品结构

环保空调调速器规范

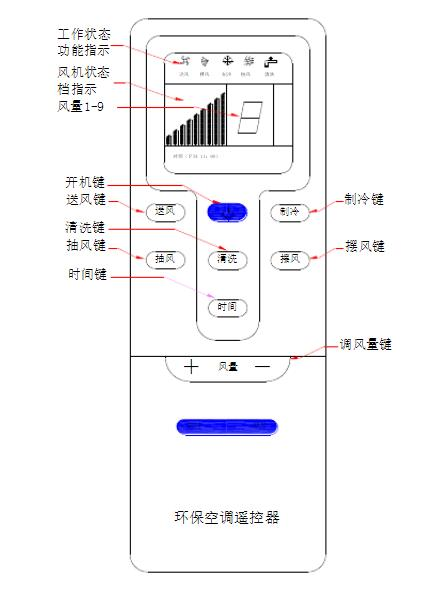

1.3遥控器的功能描述

环保空调速度控制器规范

1.4连接线

端子标记：(内部是连接线的颜色)

环保空调速度控制器规范

符号描述：U-三相输出端子1 V-三相输出端子2 W-三相输出端子3 COM-水位公共端子H-高水位端子M-低水位端子L-市电输入火线N-市电输入零线/外围零线PE-地线O-排水阀火线P-水泵火线S-阻尼器电机火线I-进水阀火线

连接描述：

1.U、 V、 W分别接三相电机的三条输入线U0x 1775V0x 1775 W；

2.h接水位传感器高水位线，COM接水位传感器公共端线，M接水位传感器低水位线；

3.L、 N、 PE为输入火线、、零线、地线；O、p、s、i分别与排水阀fire、水泵fire、摇摆空气fire、进水阀fire相连，与输入n相连的蓝色细线为其公共零线。

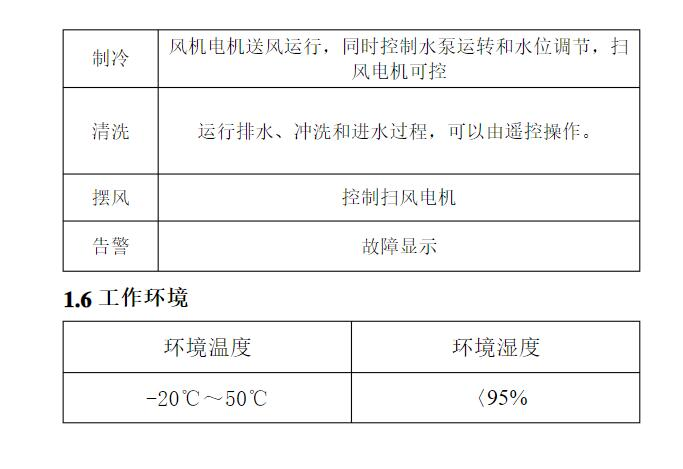

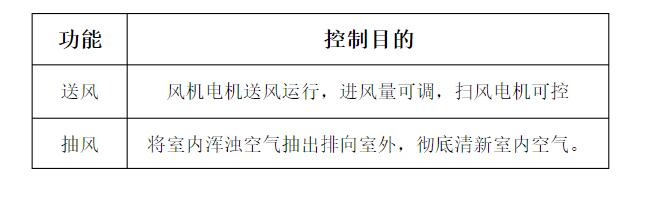

1.5功能描述

环保空调速度控制器规范

【本文由粤泰通风降温环保科技（广东）有限公司发布；内容来源于互联网或原创，转载联系作者并注明出处：投稿请发至邮箱 yuechangcn@163.com】
